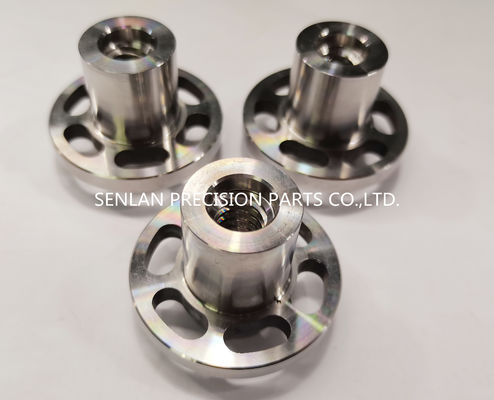

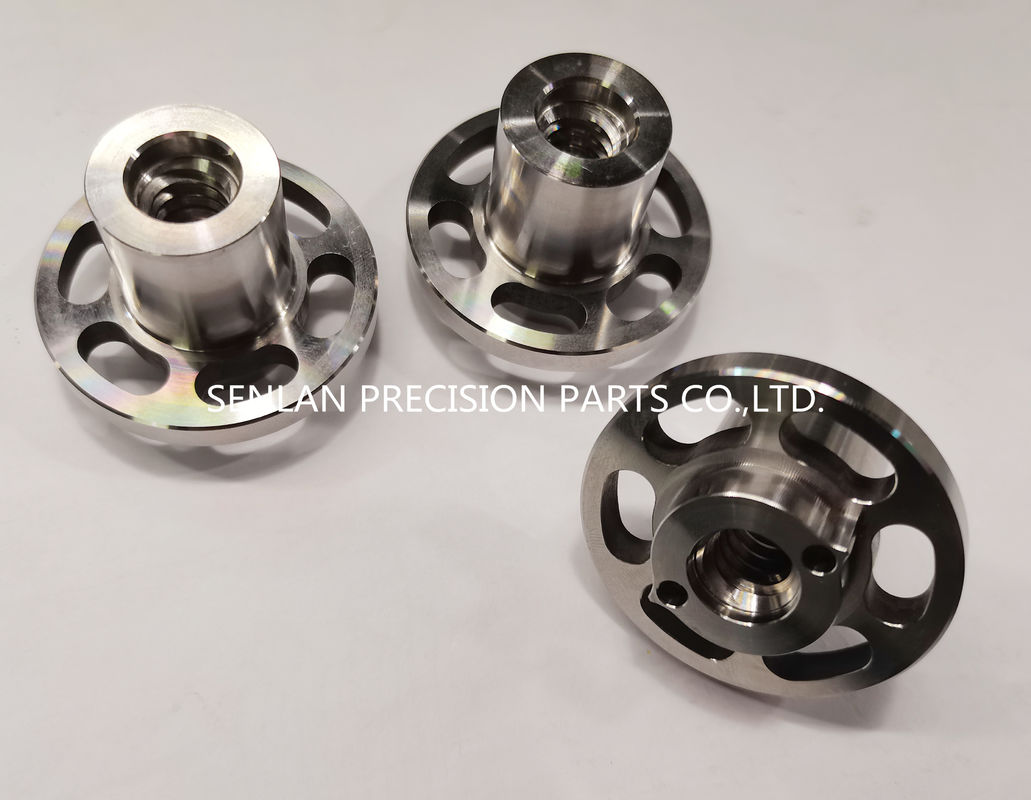

Peças de Molde de Bucha Roscada H13 Usinadas em CNC com HRC 48 a HRC 52

Precision flange yokes are CNC machined coupling components designed to connect rotating shafts and transmit torque with stable alignment and controlled tolerances for reliable assembly fit and consistent rotational accuracy.

Os joguinhos de flange são componentes de acoplamento usados para conectar eixos rotativos e transmitir binário com alinhamento estável.,A posição do buraco de parafuso pode criar vibrações, desgaste prematuro e desempenho inconsistente.Jogos de flange de precisãosão usinados CNC de acordo com os desenhos do cliente, com tolerâncias controladas, de modo a garantir uma adaptação fiável do conjunto e uma precisão de rotação constante.

Como um fabricante de usinagem de precisão personalizada, produzimos joguinhos de flange e peças de acoplamento relacionadas com controle rigoroso sobreDatums, concentricidade/runout, planosidade da face e interfaces de montagemQuer precise de protótipos ou de lotes de produção, concentramos-nos na repetibilidade, documentação e qualidade estável para aplicações mecânicas exigentes.

AJugo de flangeé um elemento de engate mecanizado, normalmente com uma face de montagem com flange e uma secção de eixo que se liga a um eixo ou a um engate de acoplamento. Dependendo do projecto, pode incluir fios internos,Diâmetros do piloto, círculos de parafusos, bolsos de redução de peso e geometria relacionada com o equilíbrio.

• Transmissãotorqueentre componentes ligados
• Manteralinhamento coaxialpara reduzir vibrações e desgaste
• Fornecer uma interface de montagem estável através da face da flange e padrão de parafuso
• Apoiar a montagem repetível e a capacidade de manutenção em sistemas mecânicos

• de peso não superior a 20 g/m2Círculo de parafusos / furos de montagem
• Diâmetro do piloto para centragem precisa
• Secção de eixo com rosca interna/externa ou geometria de interface do eixo
• Bolsas ou furos de iluminação mecanizados para otimizar o peso e a rigidez
• Controlos do acabamento da superfície e das bordas para manuseio seguro e ajuste constante

Os joguinhos de flange são comumente produzidos a partir de aços ligados, aços inoxidáveis ou outros metais de engenharia com base nos requisitos de binário, exposição à corrosão e metas de peso.Tratamento térmico e acabamento de superfície pode ser aplicado de acordo com a sua especificação para melhorar a resistência, resistência ao desgaste e desempenho à corrosão.

Os joguinhos de flange de precisão são utilizados emDe potência não superior a 50 W, incluindo:

• Sistemas de engate de eixo que exigem um alinhamento preciso
• Reuniões rotativas em que o controlo do escoamento é crítico
• Interfaces mecânicas personalizadas para equipamentos OEM
• Programas de prototipagem para produção de peças de engate de precisão
• Componentes de substituição para manutenção e melhorias

O equipamento exato varia de acordo com o projeto do cliente; fabricamos estritamente de acordo com seus desenhos e requisitos.

Os joguinhos de flange combinam múltiplas características críticas - face de flange, padrão de parafusos, piloto e geometria do eixo - de modo que o controle e a inspeção do processo são essenciais.

• Tornos CNC para eixos e componentes coaxial
• Moagem CNC para desenhos de parafusos, bolsas e geometrias de chaves
• Moagem ou laminação para a planície da face (conforme exigido)
• Controle de desburo e de borda para a segurança da montagem
• Coordenação opcional do tratamento térmico e acabamento de superfície

• Concentricidade/escorrênciacontrolo entre o piloto, o centro e os dados de montagem
• Planejamento e perpendicularidade da facepara montagem de flange estável
• Precisa.posicionamento do círculo do parafusoe tolerâncias de furos
• Controle do acabamento da superfície nas interfaces piloto e de acasalamento
• Inspecção dimensional alinhada com a sua lista de dimensões GD&T e críticas

• Disponíveis relatórios de inspecção dimensional
• Certificados de materiais e registos de tratamento térmico, mediante pedido
• Opções de marcação de rastreabilidade, se necessário

Rotação mais estável e menos vibração
O escoamento e a concentricidade precisos reduzem as vibrações relacionadas com o desequilíbrio e melhoram a estabilidade do conjunto.

Ajuste fiável e montagem mais rápida
As faces de flange controladas, os pilotos e os padrões de parafusos reduzem o retrabalho e garantem a instalação repetível.

Duração de vida mais longa dos rolamentos e componentes ligados
Um melhor alinhamento reduz a carga desigual, melhorando a vida útil dos eixos, rolamentos e acoplamentos.

Qualidade constante do protótipo à produção
Processos CNC e inspecções repetíveis suportam um fornecimento escalável sem desvio de desempenho.

• Desenho 2D (PDF/DWG) e CAD 3D (STEP/IGES)
• Requisito de material (ou informações sobre a carga/ambiente para recomendação)
• Quantidade e prazo de execução previsto
• Tolerâncias críticas e GD&T (descolagem, concentricidade, planosidade, perpendicularidade)
• Detalhes do círculo do parafuso (tamanho do buraco, contagem, PCD, tolerância posicional)
• Diâmetro do piloto e requisitos de adequação
• Detalhes da interface do eixo (filamento, furo, via-chave, spline, etc., se aplicável)
• Requisitos de acabamento/revestimento de superfície
• Necessidades de inspecção/documentação (FAI, formato do relatório, rastreabilidade)

• Para que é usado um jugo de flange?
  Um jugo de flange é usado para conectar componentes em um conjunto giratório, fornecendo uma interface de montagem com flange e uma seção de eixo para transmissão e alinhamento de binário.
• Quais são as tolerâncias mais importantes para os joguinhos de flange?
  O mais comum é o escoamento/concentricidade entre as características de rotação, a planosidade/perpendicularidade da face e a precisão da posição do buraco do parafuso, porque estes afetam a vibração e a adequação da montagem.
• Consegue fabricar joias de flange personalizadas do protótipo à produção?
  Sim, apoiamos protótipos, pequenos lotes e quantidades de produção com um controlo de inspecção e usinagem consistente.
• Fornece relatórios de inspecção e certificados de material?
  Os relatórios de inspecção e os certificados podem ser fornecidos mediante pedido.
