Visão Geral do Produto

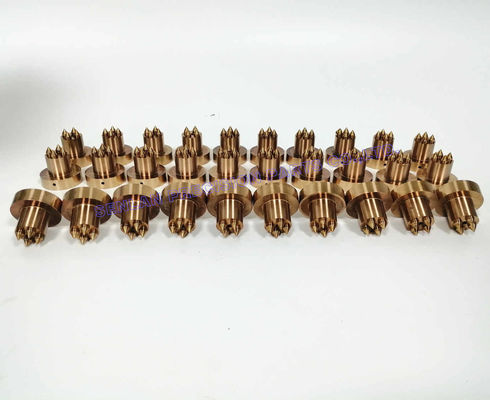

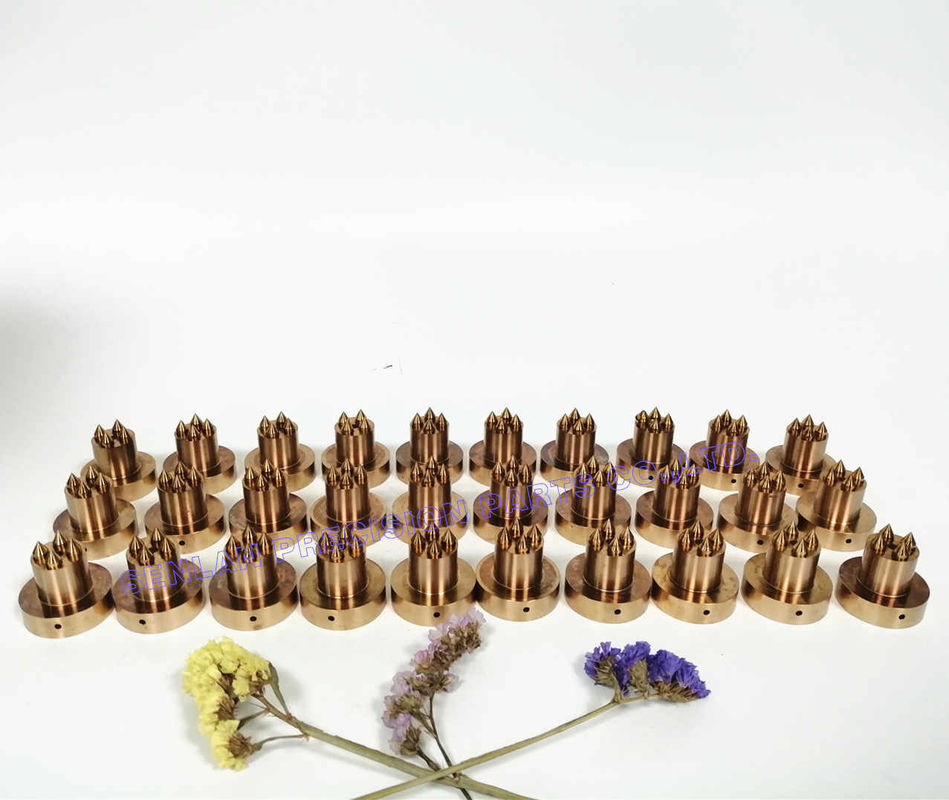

Inserções de molde de cobre-berílio (BeCu) são componentes especializados usados em moldes de injeção de plástico para remover calor mais rapidamente e estabilizar a temperatura de moldagem em áreas onde o aço ferramenta padrão não consegue resfriar eficientemente. Graças à alta condutividade térmica do BeCu, essas inserções ajudam a reduzir o tempo de ciclo, melhorar a qualidade da peça e minimizar defeitos causados por resfriamento irregular.
Como fabricante de componentes de moldes de precisão personalizados, produzimos inserções de BeCu de acordo com os desenhos do cliente com precisão de usinagem controlada, seleção adequada de tratamento térmico/condição de envelhecimento e acabamento superficial adequado para ambientes de moldagem por injeção. As inserções de BeCu são comumente usadas como "zonas de resfriamento de alta capacidade" localizadas dentro dos moldes — especialmente em torno de seções espessas, nervuras, pinos, cavidades profundas e superfícies cosméticas onde o calor tende a se concentrar.
Descrição do Produto
Uma inserção de Cobre-Berílio é tipicamente instalada em regiões de molde direcionadas para aumentar a transferência de calor e manter o resfriamento uniforme da peça. Comparado ao aço, o BeCu pode oferecer condutividade térmica dramaticamente maior, permitindo solidificação mais rápida e moldagem mais estável.
O que as Inserções de BeCu Resolvem na Moldagem
- Pontos quentes que causam empenamento, marcas de afundamento e instabilidade dimensional
- Tempo de resfriamento longo devido à geometria espessa da peça ou acesso limitado ao canal de resfriamento
- Variação de temperatura localizada que afeta o brilho, encolhimento ou consistência da peça
Formas Comuns de Inserções de BeCu
- Inserções do lado do núcleo para seções espessas
- Inserções do lado da cavidade para superfícies cosméticas
- Pinos de resfriamento / núcleos de resfriamento (dependente do projeto)
- Pequenas inserções removíveis posicionadas perto de áreas problemáticas
Notas sobre o Material BeCu
Materiais de molde BeCu são geralmente selecionados por grau (comumente AMPCO18 ou equivalente) e fornecidos/processados em condições específicas (tratado em solução + endurecido por envelhecimento, ou endurecido por precipitação) para equilibrar:
- Condutividade térmica
- Resistência e dureza
- Comportamento de desgaste em áreas de contato
Importante: BeCu não é "tamanho único". A colocação da inserção, o grau, a condição de dureza e o tratamento superficial devem corresponder à função do molde e à resina que está sendo processada.
Aplicações
Inserções de BeCu são usadas em moldes de injeção de plástico onde a eficiência de resfriamento e a uniformidade da temperatura são críticas. Aplicações típicas no lado do molde incluem:
- Zonas de resfriamento de pontos quentes perto de paredes espessas, pinos e cavidades profundas
- Áreas propensas a marcas de afundamento e empenamento
- Regiões onde os canais de resfriamento não podem ser colocados perto o suficiente
- Moldes visando tempo de ciclo curto e alta produção
- Superfícies cosméticas que exigem controle de temperatura estável
Como sua página de produto é para um componente de molde, focamos em casos de uso funcionais de moldes em vez de reivindicar indústrias/produtos finais específicos.
Capacidades de Precisão e Fabricação
Processos de Fabricação
- Torneamento/fresamento CNC de precisão para geometrias complexas
- EDM / eletroerosão a fio conforme exigido pelo projeto
- Retificação de precisão para superfícies de acoplamento e datum
- Acabamento superficial para áreas de contato funcionais
- Suporte opcional de revestimento (dependente da aplicação)
Controles Chave para Inserções de BeCu
- Controle rigoroso de superfícies de ajuste e datums para montagem confiável
- Transições suaves nas interfaces das inserções para suportar o fluxo de calor e reduzir a concentração de tensões
- Inspeção dimensional alinhada com os desenhos do cliente
- Manuseio adequado para evitar danos às superfícies de vedação, fechamento ou contato cosmético
Documentação de Qualidade
- Relatórios de inspeção dimensional estão disponíveis
- Certificação de material disponível mediante solicitação
- Opções de rastreabilidade e marcação (conforme especificado)
Valor para o Cliente para Resfriamento Mais Rápido e Moldagem Estável
Tempo de Ciclo Mais Curto
Transferência de calor aprimorada pode reduzir o tempo de resfriamento — frequentemente a maior parte de um ciclo de moldagem por injeção — ajudando a aumentar a produtividade e reduzir o custo por peça.
Melhor Qualidade da Peça
Ao reduzir pontos quentes e gradientes de temperatura, as inserções de BeCu ajudam a minimizar problemas comuns como marcas de afundamento, empenamento, variação de brilho e encolhimento inconsistente.
Janela de Produção Mais Estável
Melhor controle térmico fornece uma janela de processo mais ampla e repetível, o que suporta produção consistente em longas tiragens.
Solução Direcionada Sem Redesenho Completo do Molde
Inserções de BeCu podem ser usadas estrategicamente para melhorar o desempenho em zonas problemáticas sem redesenhar todo o sistema de resfriamento.
O que Precisamos para Orçamento
Para orçar inserções de molde BeCu com precisão, por favor, forneça:
- Desenho 2D e/ou CAD 3D (STEP/IGES)
- Localização/função da inserção dentro do molde (lado do núcleo/lado da cavidade, zona de ponto quente, etc.)
- Grau BeCu preferido (se conhecido) ou requisitos de desempenho (prioridade de resfriamento vs. prioridade de resistência)
- Dureza/condição exigida (se especificado)
- Tolerâncias e dimensões críticas (datums, ajustes, fechamentos)
- Requisito de acabamento superficial (Ra, nível de polimento ou requisito de superfície de contato)
- Quantidade e prazo de entrega alvo
- Quaisquer notas especiais: revestimento, marcação, certificação, formato de inspeção
Se você não tiver certeza sobre o grau/condição, compartilhe seu tipo de resina e preocupações de moldagem (tempo de ciclo, afundamento, empenamento). Podemos recomendar uma opção prática.
FAQs Gerais
P1: Vocês são um fabricante ou uma empresa de trading?
Somos um fabricante de componentes de moldes de precisão personalizados, especializado em usinagem CNC, EDM, retificação e acabamento para peças de moldes de injeção.
P2: Vocês podem fabricar estritamente de acordo com nossos desenhos e tolerâncias?
Sim. Fabricamos de acordo com os requisitos do seu desenho e podemos seguir seu sistema de datum/tolerância.
P3: Vocês fornecem relatórios de inspeção e certificados de material?
Sim. Relatórios de inspeção e certificação de material podem ser fornecidos mediante solicitação.
FAQs Específicas de BeCu
P4: Por que usar cobre-berílio em um molde de injeção?
BeCu é usado principalmente por sua alta condutividade térmica, ajudando a remover calor rapidamente e melhorando a uniformidade do resfriamento em áreas de ponto quente.
P5: BeCu é usado para a cavidade/núcleo inteiro?
Geralmente não. BeCu é comumente usado como uma inserção localizada em regiões de ponto quente. Cavidades inteiras de BeCu são menos comuns devido a considerações de custo e projeto.
P6: BeCu desgasta mais rápido que aço ferramenta?
BeCu pode ser mais macio que aço ferramenta temperado, dependendo do grau e da condição. Geralmente é usado onde o desempenho de resfriamento é a prioridade, e o desgaste/superfícies de contato são gerenciados através de projeto ou tratamento de superfície quando necessário.
P7: Existem considerações especiais de manuseio para BeCu?
Sim. Usinagem e acabamento requerem controles apropriados. Seguimos processamento controlado e podemos suportar requisitos de documentação com base nas necessidades do seu projeto.
Versão de Engenharia
Envie seus arquivos 3D/2D e identifique a área de ponto quente que você deseja melhorar. Ajudaremos você a avaliar a colocação da inserção de BeCu e fornecer um plano de fabricação focado na eficiência de resfriamento e moldagem estável.
