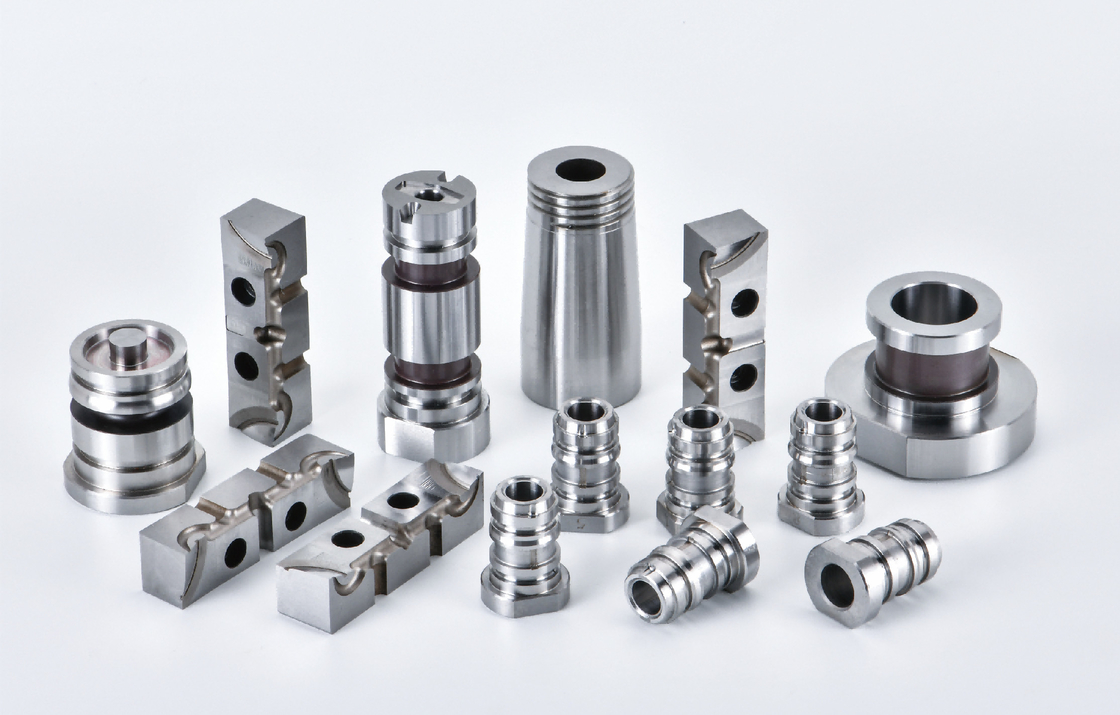

Inserção e Camisa de Cavidade de Precisão para Moldes de Injeção de Plástico
Uma conjunto de inserção e camisa de cavidade é uma combinação de componentes de molde de precisão usada para formar geometria crítica, ao mesmo tempo em que melhora a manutenibilidade e a estabilidade a longo prazo do molde. A inserção de cavidade cria superfícies externas ou funcionais chave da peça moldada, enquanto a camisa fornece orientação, proteção e folga controlada em torno de componentes de acoplamento — ajudando a manter o alinhamento repetível e reduzindo o desgaste na produção de alto ciclo.
Fabricamos inserções e camisas de cavidade personalizadas estritamente de acordo com os desenhos do cliente. Para moldes de injeção que exigem tolerâncias apertadas, fechamentos limpos e qualidade consistente da peça, focamos nos essenciais: precisão de datum, controle de ajuste, acabamento superficial, dureza e intercambialidade — para que as inserções possam ser substituídas rapidamente e tenham desempenho consistente em moldes com múltiplas cavidades.

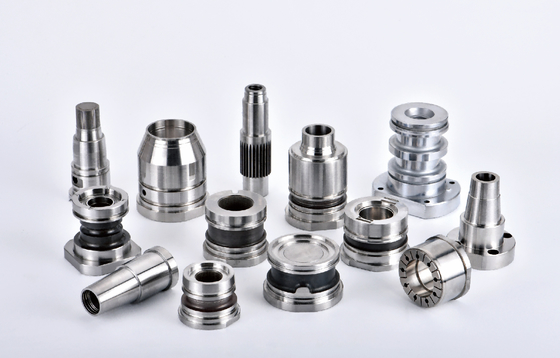

Descrição do Produto
Uma inserção de cavidade é um componente de conformação substituível instalado no lado da cavidade (meia parte fixa) ou integrado em uma placa de cavidade para moldar os recursos externos da peça moldada. O uso de inserções permite que os fabricantes de moldes substituam áreas propensas ao desgaste ou críticas para o projeto sem retrabalhar o bloco de molde completo.
Uma camisa (frequentemente usada como elemento de guia ou proteção) é tipicamente combinada com um pino/núcleo/componente de interface para estabilizar o movimento, gerenciar o desgaste e manter um ajuste controlado em longos ciclos de produção. Dependendo do projeto do molde, as camisas também podem ajudar a controlar o comportamento de fechamento e reduzir o engripamento em superfícies deslizantes.
Funções Típicas
- Manter desempenho preciso de fechamento e vedação (dependente do projeto)
- Melhorar a eficiência de manutenção do molde através de componentes substituíveis
- Proteger áreas de alto desgaste e estender a vida útil do molde
- Suportar ajuste de montagem estável via datums e interfaces controlados
- Fornecer desempenho consistente em ferramentas de múltiplas cavidades
Características Comuns de Projeto
- Ombros/diâmetros de localização para instalação repetível
- Áreas de conformação com alto acabamento na inserção de cavidade (conforme especificado)
- Superfícies de guia da camisa com folga controlada e zonas de desgaste
- Ranhuras, portas ou recursos de interface opcionais de acordo com o projeto do molde
Materiais e Tratamentos
A seleção do material depende do risco de corrosão, condições de desgaste, nível de polimento necessário e contagem de ciclos esperada. As escolhas típicas incluem aços para moldes inoxidáveis para resistência à corrosão e estabilidade de polimento, e aços ferramenta para resistência ao desgaste e tenacidade. Tratamento térmico e revestimentos opcionais podem ser aplicados para atender aos seus requisitos de durabilidade e liberação.
Aplicações
Componentes de inserção e camisa de cavidade são usados em moldes de injeção de plástico para:
- Projetos de moldes baseados em inserções que exigem seções de conformação substituíveis
- Moldes de alto ciclo onde o gerenciamento de desgaste e a velocidade de manutenção são importantes
- Ferramentas de múltiplas cavidades que exigem desempenho consistente de cavidade a cavidade
- Programas de reforma de moldes e substituição de peças sobressalentes
- Moldes com fechamentos apertados ou interfaces de precisão que exigem ajustes estáveis
(Produtos moldados exatos variam de acordo com o projeto do cliente; fabricamos de acordo com seus desenhos e arquitetura de molde.)
Precisão e Capacidades de Fabricação
Inserções e camisas de cavidade frequentemente requerem ajustes apertados e superfícies críticas de acabamento, especialmente em fechamentos e zonas de conformação.
Processos de Fabricação
- Fresamento/torneamento CNC de precisão para perfis e interfaces
- Retificação para ajustes críticos, datums e áreas de vedação
- EDM / eletroerosão a fio para geometria especial e recursos afiados (conforme necessário)
- Coordenação de tratamento térmico para dureza e estabilidade dimensional
- Polimento/acabamento fino para superfícies de conformação
- Correspondência de conjunto e controle de consistência para pedidos de múltiplas cavidades
Principais Controles de Qualidade
- Usinagem baseada em datum para instalação repetível e intercambialidade
- Controle de tolerância de ajuste entre interfaces de camisa e componentes de acoplamento
- Gerenciamento de acabamento superficial para áreas de conformação e deslizamento
- Controle de planicidade/paralelismo, onde relevante para o fechamento do molde e fechamento
- Verificações de consistência entre várias peças (opções de amostragem ou inspeção 100%)
Inspeção e Documentação
- Relatórios de inspeção dimensional disponíveis (recursos chave ou relatório completo)
- Certificados de material e registros de tratamento térmico mediante solicitação
- Opções de marcação de peça e rastreabilidade para gerenciamento de conjunto
Valor para o Cliente para Manutenção de Moldes Baseada em Inserção
Manutenção Mais Rápida e Menor Tempo de Inatividade
Inserções e camisas de cavidade substituíveis permitem a substituição direcionada sem retrabalhar grandes blocos de molde, mantendo os cronogramas de produção estáveis.
Melhor Consistência da Peça em Longas Tiragens
Datums controlados e interfaces de ajuste estáveis reduzem a variação que pode levar a rebarbas, desalinhamento ou deriva dimensional.
Maior Vida Útil do Molde com Proteção contra Desgaste
As camisas protegem as zonas de guia e interface propensas ao desgaste, ajudando a reduzir o engripamento e estendendo os intervalos de serviço.
Desempenho de Produção Mais Previsível
Acabamento de alta qualidade e dureza correta melhoram a estabilidade de liberação e reduzem paradas inesperadas.
O Que Precisamos para Cotação
Para cotar inserções e camisas de cavidade com precisão, forneça:
- CAD 3D (STEP/IGES) e desenhos 2D (PDF/DWG)
- Lista de componentes e quantidade (inserção + camisa, número de conjuntos)
- Requisitos de material (ou condições operacionais para recomendação)
- Especificação de tratamento térmico/dureza alvo
- Requisito de acabamento superficial (nível de Ra / polimento para zonas de conformação)
- Tolerâncias críticas (datums, ajustes, dimensões de fechamento, batimento, se aplicável)
- Detalhes da interface do molde (diâmetros/ombros de localização, método de retenção, tamanhos de acoplamento)
- Necessidades de inspeção/documentação (FAI, formato do relatório, amostragem vs. inspeção 100%)
- Prazo de entrega e requisitos de embalagem
Se estas forem peças de reposição, fornecer as dimensões da placa de acoplamento e da interface do componente ajuda a garantir a compatibilidade de encaixe.
Perguntas Frequentes
Geral
Vocês fabricam estritamente de acordo com os desenhos e tolerâncias do cliente?
Sim. Fabricamos de acordo com seus desenhos, GD&T e referências de datum. Se as tolerâncias não forem especificadas, podemos propor um plano de tolerância prático para aprovação.
Vocês são um fabricante ou uma empresa comercial?
Somos um fabricante de componentes de moldes de precisão personalizados com capacidades de usinagem CNC, EDM (conforme necessário), retificação e acabamento.
Vocês podem fornecer relatórios de inspeção e certificados de material?
Sim. Relatórios de inspeção dimensional e certificados de material/tratamento térmico podem ser fornecidos mediante solicitação.
Específico para Inserção e Camisa de Cavidade
Por que usar uma inserção de cavidade em vez de usinar a cavidade diretamente na placa do molde?
As inserções melhoram a manutenibilidade — áreas propensas ao desgaste ou críticas para o projeto podem ser substituídas ou atualizadas sem retrabalhar toda a placa, reduzindo o tempo de inatividade e o custo.
Qual é o papel da camisa neste sistema?
A camisa normalmente fornece orientação e proteção contra desgaste, mantendo a folga controlada e ajudando a estabilizar as interfaces em operação de alto ciclo.
Vocês podem fornecer conjuntos combinados para moldes de múltiplas cavidades?
Sim. Podemos fabricar conjuntos combinados com variação controlada e fornecer dados de inspeção para dimensões chave.
Chamada para Ação de Engenharia
Envie seus desenhos e indique fechamentos críticos, folgas de ajuste e requisitos de acabamento superficial. Nossos engenheiros revisarão a fabricabilidade e proporão um plano de produção para desempenho estável da inserção e longa vida útil.
