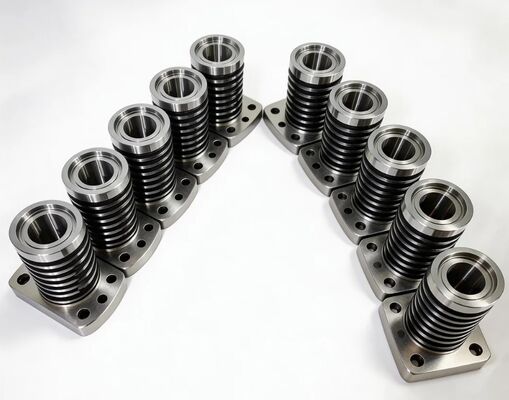

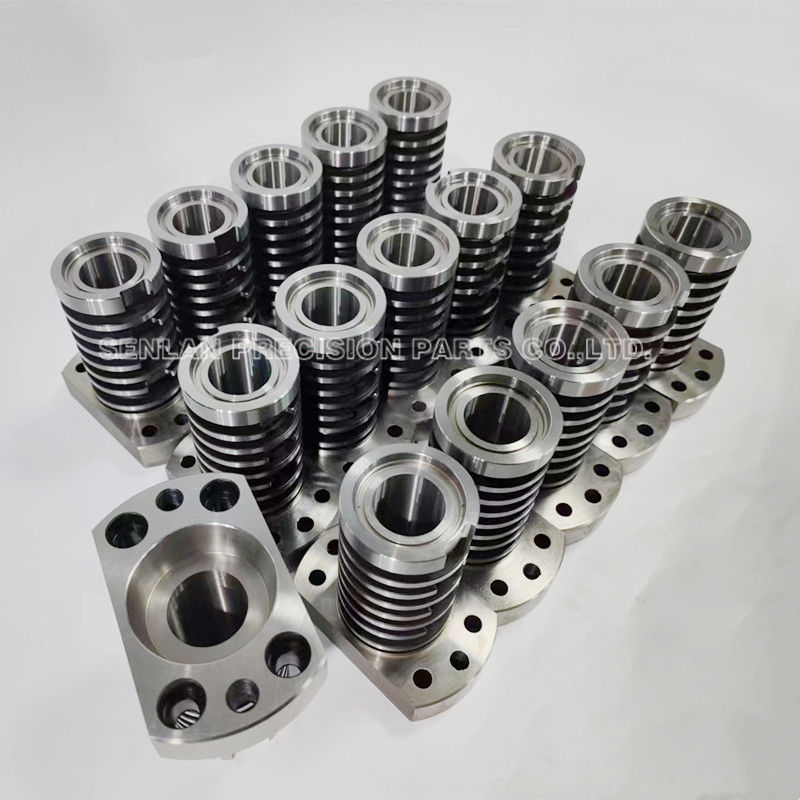

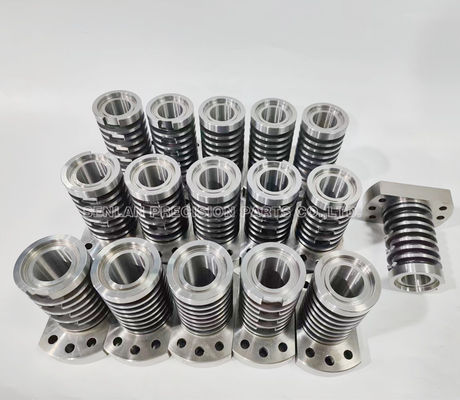

Inserções de Núcleo Rosqueado SKD61 para Moldes de Injeção de Plástico
Inserções de núcleo rosqueado são componentes de conformação de precisão usados para criar roscas internas verdadeiras em peças moldadas por injeção. Como as roscas são características funcionais, a precisão é crítica—pequenos desvios no perfil, passo ou alinhamento podem causar roscas cruzadas, variação de torque, vazamentos ou falhas de montagem.
Nossas inserções de núcleo rosqueado SKD61 são fabricadas sob medida de acordo com os desenhos do cliente para conformação estável de roscas e durabilidade em longas tiragens. O SKD61 (JIS) é amplamente utilizado para componentes de ferramentas que exigem tenacidade, resistência à fadiga térmica e desempenho estável sob ciclos repetidos—especialmente quando o núcleo rosqueado opera em condições de alta tensão ou em moldes com mecanismos rotativos/desrosqueáveis.
Descrição do Produto
Uma inserção de núcleo rosqueado forma a característica de rosca interna de uma peça moldada. Dependendo do projeto da peça e da arquitetura do molde, ela pode ser usada com um mecanismo de desrosqueamento ou outros métodos de desmoldagem. Independentemente do estilo de ejeção, os núcleos rosqueados devem manter a geometria precisa e a condição de superfície estável para manter a qualidade da rosca consistente ao longo da vida útil da produção.
O que uma inserção de núcleo rosqueado tipicamente controla:
- Perfil da rosca, passo e geometria de entrada
- Alinhamento rosca-eixo para montagem e torque consistentes
- Pontos de referência para instalação repetível no molde
- Acabamento superficial que suporta a liberação e protege a integridade da rosca
- Características de interface exigidas pelo mecanismo do molde
Por que o SKD61 é comumente usado para núcleos rosqueados:
O SKD61 é valorizado por seu desempenho equilibrado em condições exigentes de moldagem:
- Alta tenacidade para resistir a lascamentos e rachaduras nas bordas da rosca
- Resistência à fadiga térmica para ciclos repetidos de aquecimento/resfriamento
- Resposta estável ao tratamento térmico para dureza e durabilidade práticas
- Boa confiabilidade geral para componentes de ferramentas de alto ciclo
A dureza final, tolerâncias e acabamento superficial são produzidos de acordo com seus desenhos e requisitos de projeto.
Estruturas comuns de núcleo rosqueado:
- Seção de conformação de rosca com geometria controlada de crista/fundo
- Ombro/diâmetro de localização para posicionamento estável
- Detalhes de retenção (roscas, faces planas, características chave)
- Zonas de desgaste otimizadas para longa vida útil
Aplicações
Inserções de núcleo rosqueado SKD61 são usadas em moldes de injeção de plástico para:
- Moldes que exigem conformação de rosca interna verdadeira
- Produção de alto volume onde a consistência da rosca afeta o rendimento
- Moldes multicavidade que necessitam de conjuntos de núcleos rosqueados combinados
- Programas de ferramentas que usam peças de reposição intercambiáveis para eficiência de manutenção
- Projetos de moldes que usam sistemas de desmoldagem por desrosqueamento/rotação
Os produtos finais variam de acordo com o projeto do cliente; focamos na função do molde e no desempenho da característica rosqueada.
Capacidades de Precisão e Fabricação
Inserções de núcleo rosqueado exigem precisão geométrica e estabilidade após o tratamento térmico. Fabricamos com controle de processo projetado para proteger a precisão da forma da rosca e a consistência do conjunto.
Processos de fabricação:
- Torneamento/fresamento CNC de precisão para pontos de referência e interfaces
- Usinagem de rosca para perfil e tolerância especificados
- Retificação para ajustes críticos e pontos de referência de rotação
- EDM / eletroerosão a fio para características especiais
- Coordenação de tratamento térmico para dureza e estabilidade alvo
- Acabamento fino/polimento para superfícies de rosca e zonas de desgaste
- Combinação de conjuntos para pedidos multicavidade
Principais controles de qualidade para núcleos rosqueados:
- Verificação do perfil da rosca de acordo com os requisitos do desenho
- Controle de concentricidade/batimento entre a geometria da rosca e os pontos de referência de localização
- Controle de tolerância de ajuste para instalação direta e intercambialidade
- Gerenciamento de acabamento superficial para reduzir o engripamento e melhorar o comportamento de liberação
- Controle de consistência entre conjuntos
Inspeção e documentação:
- Relatórios de inspeção dimensional disponíveis
- Certificados de material e registros de tratamento térmico mediante solicitação
- Opções de marcação serial/rastreabilidade para gerenciamento de cavidade e conjunto
Valor para o Cliente para Qualidade de Rosca e Vida Útil da Ferramenta
- Desempenho consistente de montagem e torque - Rosscas precisas ajudam a reduzir roscas cruzadas e estabilizar o torque em processos de montagem.
- Maior rendimento na produção multicavidade - Conjuntos de núcleos rosqueados combinados reduzem a variação cavidade a cavidade e melhoram a consistência geral da produção.
- Maior vida útil sob ciclos exigentes - A tenacidade e a resistência à fadiga térmica do SKD61 ajudam a manter a integridade da rosca em longas tiragens de produção.
- Manutenção mais rápida com núcleos rosqueados intercambiáveis - Núcleos substituíveis permitem reparos rápidos e reduzem o tempo de inatividade sem grandes retrabalhos no molde.
O que Precisamos para Cotação
Para cotar inserções de núcleo rosqueado SKD61 com precisão, por favor, forneça:
- CAD 3D (STEP/IGES) e desenho 2D (PDF/DWG)
- Quantidade (peças únicas ou conjuntos multicavidade)
- Requisito de material: SKD61
- Especificação de tratamento térmico / dureza alvo
- Especificações de rosca (perfil, passo, tolerância, requisitos de entrada)
- Tolerâncias críticas (pontos de referência, ajustes, batimento/concentricidade, zonas funcionais)
- Requisito de acabamento superficial para áreas de rosca e relacionadas à vedação
- Detalhes da interface do molde (diâmetro/ombro de localização, método de retenção)
- Necessidades de inspeção/documentação (FAI, formato do relatório, amostragem vs. inspeção 100%)
- Prazo de entrega e requisitos de embalagem
Se estiver substituindo núcleos existentes, fornecer as dimensões da placa/interface de acoplamento ajuda a garantir a compatibilidade direta.
Perguntas Frequentes
O SKD61 é adequado para inserções de núcleo rosqueado?
Sim. O SKD61 é comumente usado para componentes de ferramentas que exigem tenacidade e estabilidade sob ciclos repetidos, ajudando a proteger as bordas da rosca e a manter o desempenho em longas tiragens.
Por que as roscas moldadas às vezes mostram torque inconsistente ou roscas cruzadas?
Causas comuns incluem desvio do perfil da rosca, batimento em relação ao eixo, problemas de acabamento superficial, desgaste ou problemas de alinhamento na instalação. Usinagem precisa e ajustes estáveis reduzem esses riscos.
Vocês fornecem conjuntos de núcleos rosqueados combinados para moldes multicavidade?
Sim. Podemos fabricar conjuntos combinados com variação controlada e fornecer dados de inspeção para características chave de rosca e pontos de referência.
Vocês fornecem relatórios de inspeção e certificados de material?
Sim. Relatórios de inspeção, certificados de material e registros de tratamento térmico estão disponíveis mediante solicitação.
Envie seus desenhos STEP/2D, especificações de rosca, quantidades, dureza alvo, requisitos de tolerância/acabamento e data de entrega necessária. Responderemos rapidamente com uma cotação clara, prazo de entrega e opções de documentação de qualidade disponíveis para inserções de núcleo rosqueado SKD61.
