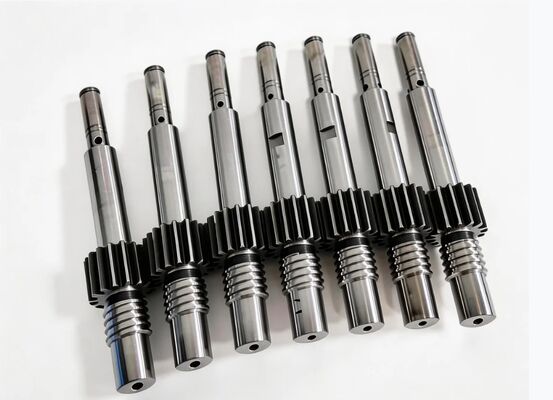

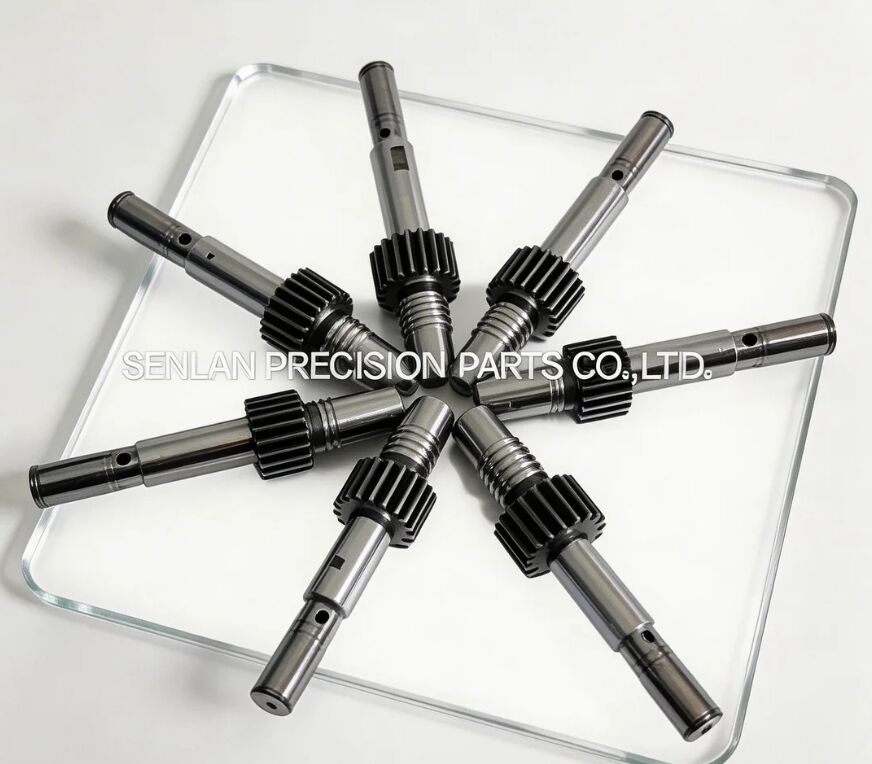

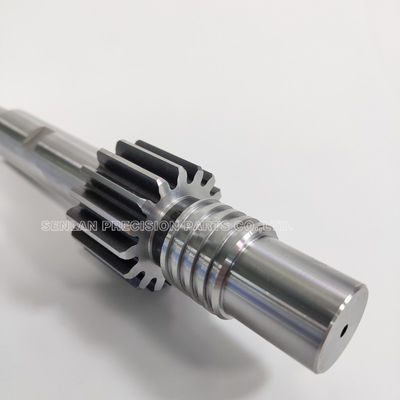

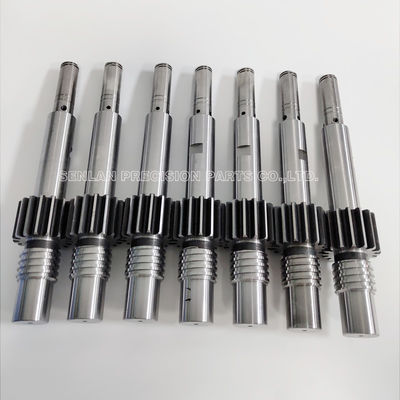

Núcleo roscado (núcleo de desviragem) para moldes de injecção
Visão geral do produto
Os núcleos roscados são componentes moldados de precisão utilizados para formarverdadeiros fios internosAo contrário dos núcleos normais, um núcleo roscado deve manter uma geometria de rosca precisa enquanto trabalha com umMecanismo de desviamento ou desmoldamento rotativopara liberar a peça moldada sem danificar os fios.
O nossoNúcleo roscado (pin de núcleo roscado / inserção de núcleo roscado)Os componentes são fabricados sob medida de acordo com os desenhos do cliente, com um controlo rigoroso dePerfil do fio, concentricidade em relação ao eixo de rotação, interfaces adequadas e acabamento da superfíciePara moldes de alto volume, a qualidade constante do fio é essencial para evitar problemas de montagem, como roscas cruzadas, variação de torque, vazamento ou falhas de tampa / fechamento.
Descrição do produto
Anúcleo roscadoO núcleo roscado é o elemento formador que cria o fio no interior (ou às vezes no exterior) de uma peça moldada.sistema de desvios, onde o núcleo gira durante a ejeção para desmoldar a característica roscada de forma limpa.
O que um núcleo roscado deve controlar
- Perfil do fio, inclinação e geometria da entrada
- Alinhamento coaxial entre o fio e os dados de rotação do núcleo
- Instalação estável se encaixa na base do molde ou placa central
- Finalização lisa da superfície para reduzir a aderência, irritância e danos ao fio
- Características de interface mecânica do sistema de accionamento (dependente do projecto)
Construção típica de núcleo roscado
Dependendo do projeto do molde, um núcleo roscado pode incluir:
- Secção de formação de fios (perfil interno de fios)
- Localização dos ombros/diâmetros para instalação repetível
- Características da interface de accionamento (sede de engrenagem, passagens de chave, secção de engate, splines, etc.)
- Zonas de desgaste otimizadas para rotação de ciclo longo e contacto deslizante
Considerações materiais e de tratamento
Os núcleos roscados são frequentemente produzidos a partir de aços de ferramenta selecionados para resistência ao desgaste e estabilidade dimensional sob ciclos repetidos.O tratamento térmico e os tratamentos/revestimentos de superfície opcionais podem ser especificados com base:
- Tipo de resina (materiais preenchidos/abrasivos)
- Qualidade requerida da superfície do fio e comportamento de desmoldamento
- Volume de produção e vida útil prevista
- Temperatura de funcionamento e estratégia de lubrificação
Aplicações
Os núcleos roscados são utilizados emmoldes de injecçãopara peças que exijam a demoldagem do fio verdadeiro, incluindo:
- Formas de injecção de desviragem (sistemas de desmoldagem rotativos)
- Moldes de várias cavidades que exigem uma qualidade interna constante do fio
- Moldes de produção em grande volume em que a estabilidade do fio afeta o desempenho de montagem e de vazamento
- Programas básicos de reserva para manutenção preventiva e substituição rápida
(Os produtos finais exatos variam de acordo com o projeto do cliente; concentramos-nos na função do molde e no requisito de característica roscada.)
Capacidades de precisão e fabricação
Os núcleos roscados exigem tanto precisão de formação como precisão de alinhamento mecânico.
Processos de Fabricação
- Ferramentas de torneamento/moagem CNC de precisão para dados e interfaces
- Mecânica de roscas para o perfil e tolerância especificados
- Moagem para ajustamentos críticos e datas de rotação (conforme necessário)
- EDM / EDM por fio para características de interface (dependente do projeto)
- Coordenação do tratamento térmico para a dureza e estabilidade
- Revestimento fino/polido das superfícies dos fios e das zonas de desgaste
- Compatibilidade de conjuntos para encomendas de núcleos roscados de várias cavidades
Controles de qualidade essenciais
- Verificação do perfil do fio por requisitos do desenho
- Controle da concentração/descolagem entre os fios e os dados de rotação
- Controle da tolerância de adequação para as interfaces de instalação e de orientação
- Gerenciamento do acabamento de superfície para reduzir a irritação e melhorar a liberação
- Controlo da consistência em conjuntos correspondentes (opções de amostragem ou inspecção a 100%)
Inspecção e documentação
- Disponível relatório de inspecção dimensional (as principais características ou relatório completo)
- Certificados de materiais e registos de tratamento térmico, mediante pedido
- Opções de marcação em série/traçabilidade para gestão de cavidades/conjuntos
Por que é importante / Valor do cliente para a qualidade do fio e estabilidade do desviado
Montagem mais fiável e binário constante
A geometria precisa do fio reduz o risco de rosca cruzada e estabiliza o desempenho do binário nas linhas de montagem automatizadas.
Menos rejeições e menos tempo de inatividade
O controle estável do escoamento e o bom acabamento da superfície ajudam a evitar danos ao fio, problemas de aderência e desvinculação do mecanismo.
Duração de vida útil mais longa em rotação repetida
A escolha correta do material, o tratamento térmico e o acabamento da zona de desgaste reduzem o desgaste e mantêm a qualidade do fio durante longas corridas.
Manutenção mais rápida com peças de reposição intercambiáveis
Os núcleos roscados substituíveis permitem a substituição rápida sem grandes reformulações do molde, apoiando cronogramas de manutenção previsíveis.
O que precisamos para citação
Para citar com precisão os núcleos roscados, indicar:
- CAD 3D (STEP/IGES) e desenho 2D (PDF/DWG)
- Especificação do fio (perfil, passo, tolerância, requisitos de introdução)
- Método de desmoldagem do molde (desviragem/sistema rotativo) e detalhes da interface de accionamento
- Requisitos de material (ou condições de resina/produção para recomendação)
- Especificação do tratamento térmico/dureza alvo
- Requisitos de acabamento da superfície para as zonas de rosca e desgaste
- Quantidade (peças individuais ou conjuntos de várias cavidades)
- Requisitos em matéria de inspecção/documentação (FAI, formato do relatório, amostragem versus inspecção a 100%)
- Prazo de entrega e requisitos de embalagem
Se se tratar de uma peça de substituição, o fornecimento das dimensões da interface de acoplamento (datums de rotação, assento de condução, ombros de localização) ajuda a garantir a compatibilidade de introdução.
Perguntas Frequentes
Porque é que as peças roscadas precisam de um núcleo desvinculado?
Muitos desenhos de fios não podem ser retirados de um núcleo reto sem danificar o fio.
O que causa roscas cruzadas ou binário inconsistente em peças moldadas?
As causas comuns incluem desvio do perfil do fio, escoamento em relação ao eixo de rotação, acabamento de superfície ruim, desgaste ou desalinhamento no mecanismo de desviragem.
Pode fornecer conjuntos de núcleos roscados para moldes multi-cavidade?
Podemos fabricar conjuntos com consistência controlada de cavidade para cavidade e fornecer dados de inspecção para as características chave do fio e do dado.
Suporta os recursos de interface de acionamento (sede de engrenagem, secção de engate, etc.)?
Fabricamos de acordo com o seu desenho, incluindo a unidade e as características de localização da interface necessárias para o sistema de desviragem.
Fornece relatórios de inspecção e certificados de material?
Sim, os relatórios de inspecção e os certificados de material/tratamento térmico estão disponíveis mediante pedido.
Engenharia
Envie os seus desenhos e especifique os requisitos do fio, datas de rotação e características da interface do drive.Nossos engenheiros irão rever a fabricabilidade e fornecer um plano de produção para garantir desempenho estável desparafuso e consistência do fio.
