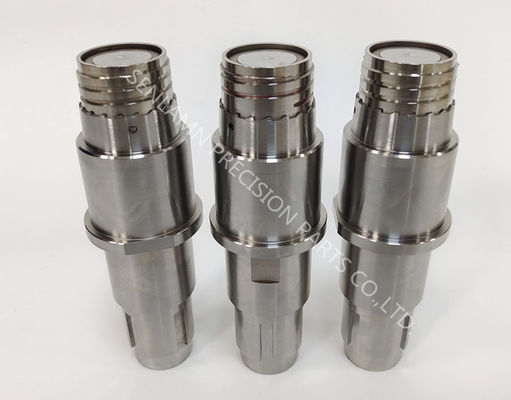

Inserções de Núcleo Roscado S136 para Moldes de Injeção de Tampas de Garrafa
A precisão da rosca é um dos fatores de qualidade mais críticos na produção de tampas de garrafa. Mesmo uma variação mínima no perfil da rosca, passo ou concentricidade pode levar a roscas cruzadas, vazamentos, torque inconsistente ou falha na montagem em linhas de tampagem automatizadas. Nossas inserções de núcleo roscado S136 são componentes de molde de precisão fabricados para moldes de injeção de tampas de garrafa, projetados para fornecer formação de rosca estável, desempenho consistente cavidade a cavidade e durabilidade confiável a longo prazo.
S136 é um aço para moldes inoxidável amplamente especificado para moldes de tampas graças à sua resistência à corrosão, estabilidade de superfície e boa polibilidade — valioso para moldes operando em ambientes úmidos, com limpeza frequente ou longos ciclos de produção. Fabricamos núcleos roscados de acordo com desenhos do cliente com controle rigoroso de geometria da rosca, datums, batimento e interfaces de ajuste, suportando tanto a construção de novos moldes quanto conjuntos de peças de reposição.
Descrição do Produto
Uma inserção de núcleo roscado é o componente de núcleo de conformação que cria a rosca interna (ou recursos de engajamento roscado) dentro de uma tampa de garrafa. Dependendo do design da tampa e da arquitetura do molde, núcleos roscados podem ser usados com sistemas de desaperto, mecanismos colapsáveis ou outras abordagens de desmoldagem. Independentemente do método de ejeção, o núcleo roscado deve manter a geometria e o acabamento superficial precisos para garantir o desempenho repetível da tampa.
O que o núcleo roscado tipicamente controla
- Perfil da rosca interna, passo e geometria de entrada
- Alinhamento rosca-eixo para montagem suave e torque estável
- Recursos internos funcionais relacionados à vedação (dependente do design)
- Datums de localização e retenção para instalação repetível na placa do núcleo
Prioridades chave de design e fabricação
- Forma de rosca precisa com definição controlada de crista/raiz
- Geometria de rosca consistente em conjuntos de múltiplas cavidades
- Concentricidade/batimento controlado entre a rosca e os datums de localização
- Acabamento superficial otimizado para reduzir aderência, desgaste e danos à rosca
- Superfícies de ajuste estáveis para suportar intercambialidade e manutenção rápida
Por que S136 é comumente escolhido
S136 oferece vantagens de desempenho para núcleos roscados em moldes de tampas:
- Melhor resistência à corrosão e oxidação superficial que podem afetar a liberação e a qualidade da rosca
- Condição de superfície estável em ciclos longos, reduzindo interrupções de manutenção
- Boa capacidade de acabamento para superfícies de rosca lisas e desmoldagem consistente
Aplicações
Inserções de núcleo roscado S136 são usadas em moldes de injeção de tampas de garrafa, incluindo:
- Moldes de tampas de múltiplas cavidades que exigem qualidade de rosca interna consistente
- Moldes de produção de alto volume onde a variação da rosca afeta o rendimento e a estabilidade da linha de tampagem
- Programas de núcleos de reposição para manutenção preventiva e substituição rápida
- Construção de novos moldes de tampas usando núcleos de aço inoxidável para confiabilidade a longo prazo
Capacidades de Precisão e Fabricação
Inserções de núcleo roscado exigem alta precisão geométrica e forte consistência de conjunto para conjunto — especialmente em moldes de alta cavidade.
Processos de fabricação
- Torneamento de precisão CNC para geometria de localização e interface
- Usinagem de rosca para perfil e tolerância especificados
- Retificação para ajustes críticos e superfícies de datum (conforme necessário)
- EDM / EDM de fio para detalhes especiais (dependente do projeto)
- Coordenação de tratamento térmico para dureza e estabilidade alvo
- Acabamento fino/polimento para superfícies de rosca e zonas funcionais
- Correspondência de conjunto e controle de consistência para pedidos de múltiplas cavidades
Controles de qualidade chave para núcleos roscados
- Verificação de características de passo/perfil de rosca de acordo com os requisitos do desenho
- Controle de concentricidade/batimento entre roscas e datums de localização
- Controle de tolerância de ajuste para montagem direta e intercambialidade
- Gerenciamento de acabamento superficial para reduzir engripamento e melhorar o comportamento de liberação
- Verificações de consistência em conjuntos de várias peças (opções de amostragem ou inspeção 100%)
Inspeção e documentação
- Relatórios de inspeção dimensional disponíveis (dimensões chave ou relatório completo)
- Certificados de material e registros de tratamento térmico mediante solicitação
- Opções de marcação serial/rastreabilidade para gerenciamento de conjuntos de múltiplas cavidades
Por que isso importa para a qualidade da rosca da tampa da garrafa
Menos problemas de tampagem e maior estabilidade da linha
A geometria precisa da rosca suporta torque consistente e tampagem suave em linhas automatizadas, reduzindo rejeições e tempo de inatividade.
Maior rendimento na produção de múltiplas cavidades
Conjuntos de núcleos roscados combinados reduzem a variação cavidade a cavidade e melhoram a consistência geral da produção.
Menos degradação da rosca relacionada ao desgaste
A seleção de material, tratamento térmico e controle de acabamento superficial ajudam a manter a integridade da rosca em ciclos longos.
Manutenção mais rápida com núcleos de reposição intercambiáveis
Núcleos roscados substituíveis permitem a substituição rápida sem retrabalhar todo o conjunto do molde, reduzindo o tempo de inatividade e protegendo os cronogramas de produção.
O que precisamos para cotação
Para cotar inserções de núcleo roscado S136 com precisão, por favor, forneça:
- CAD 3D (STEP/IGES) e desenho 2D (PDF/DWG)
- Quantidade (peças únicas ou conjuntos de múltiplas cavidades)
- Confirmar material: S136 (ou equivalentes aceitos)
- Requisito de tratamento térmico / dureza alvo
- Detalhes da especificação da rosca (perfil, passo, tolerância, requisitos de entrada)
- Tolerâncias críticas (batimento/concentricidade, datums, superfícies de ajuste)
- Requisito de acabamento superficial para áreas de rosca e relacionadas à vedação
- Detalhes da interface do molde (diâmetro/ombro de localização, método de retenção)
- Necessidades de inspeção/documentação (FAI, formato do relatório, amostragem vs. inspeção 100%)
- Prazo de entrega e requisitos de embalagem
Se estiver substituindo núcleos roscados existentes, fornecer as dimensões da interface da placa do núcleo correspondente ajuda a garantir a compatibilidade direta.
FAQ
Por que a precisão do núcleo roscado é tão crítica em moldes de tampas?
Porque a variação da rosca afeta o torque de montagem, a confiabilidade da vedação e o desempenho da linha de tampagem automatizada. Pequenos desvios podem causar roscas cruzadas ou vazamentos.
Vocês podem fabricar conjuntos de núcleos roscados de múltiplas cavidades com consistência combinada?
Sim. Podemos fabricar conjuntos combinados com variação controlada e fornecer dados de inspeção para características chave de rosca e datum.
Como vocês evitam problemas de batimento em núcleos roscados?
Controlando as referências de datum durante a usinagem, gerenciando características coaxiais e verificando a concentricidade/batimento contra tolerâncias especificadas durante a inspeção.
Vocês fornecem polimento para superfícies de rosca?
Sim. O acabamento e o polimento podem ser aplicados de acordo com seus requisitos para melhorar o comportamento de liberação e a estabilidade da superfície.
Vocês fornecem certificados de material e relatórios de inspeção?
Sim. Certificados de material, registros de tratamento térmico e relatórios de inspeção estão disponíveis mediante solicitação.
Precisa de um fornecedor confiável para inserções de núcleo roscado S136 para moldes de injeção de tampas de garrafa?
Envie-nos seus desenhos STEP/2D, especificações de rosca, quantidade, requisitos de tolerância e acabamento, dureza alvo e prazo de entrega. Responderemos rapidamente com uma cotação clara e opções de documentação de qualidade.
