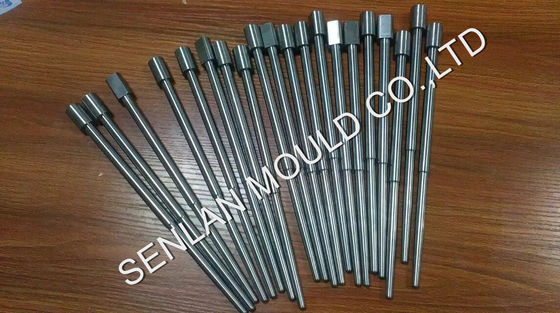

265mm Long Die Casting Core Pins. Pins de refrigeração personalizados para fundição de alumínio

Por que escolher a Senlan Precision para seus pinos de núcleo longo?

Estabilidade de engenharia em fundição por injeção de alta pressão de comprimento extra

A fabricação de um pin de núcleo de 265 mm requer mais do que apenas um torno; requer domínio sobre expansão térmica e estabilidade geométrica.Nós somos especializados em pinos de resfriamento extra longos projetados para blocos de motor, carcaças de transmissão e peças estruturais de automóveis.

Os nossos pinos são concebidos para resistir ao choque térmico brutal do alumínio fundido, mantendo a retidão a nível de micrões, garantindo que a sua célula de fundição em matriz funcione sem interrupções não programadas.

Resolvendo os desafios de engenharia dos pinos de núcleo extra-longo

1. Precisão Direcção superior a 265 mm

• A questão: Os pinos longos são propensos a deformar-se durante o tratamento térmico e a dobrar-se durante a moagem.

• Nossa Solução: Utilizamos ciclos especializados de alívio de tensão e moagem cilíndrica de alta precisão fabricada na Suíça.Prevenção da ruptura do núcleo e da excentricidade da fundição.

2. Canais internos de arrefecimento sem vazamento

• A questão: Desvios na perfuração de buracos profundos podem levar a paredes finas e vazamentos de água de alta pressão dentro da matriz.

• Nossa solução: tecnologia avançada de perfuração profunda (perfuração de arma) garante que o canal de resfriamento permaneça perfeitamente centrado.Ensaio de vazamento hidráulico de 5 MPa antes da expedição para garantir a segurança do operador e a integridade do molde.

3. Resistência ao calor

• A questão: O rápido ciclo térmico causa rachaduras na superfície (verificação de calor) e adesão do alumínio (soldagem).

• Nossa Solução: Usamos aço ESR Premium H13 (SKD61), tratado termicamente a 48-52 HRC de acordo com os padrões NADCA # 207.Barreira anticorrosiva que prolonga significativamente a vida útil dos pinos.

Especificações técnicas e capacidades de fabrico

Aplicações essenciais e conhecimentos especializados da indústria

Os nossos pinos centrais de 265 mm são críticos para:

• Motor de transmissão: blocos de motor, panelas de óleo e caixa de velocidades.

• Componentes estruturais: bandejas de baterias de veículos elétricos, torres de choque e sub-quadros.

• Telecomunicações: grandes disipadores e gabinetes de estações-base 5G.

• Máquinas pesadas: juntas estruturais de liga de alumínio de alta resistência.

As 5 vantagens estratégicas da parceria com a Senlan

Como um fornecedor OEM para os rolos de matrizes Tier-1 globais, oferecemos:

1. Conformidade com os padrões NADCA: total adesão aos protocolos de tratamento térmico e material da North American Die Casting Association.

2. Revisão DFM: Analisamos o design do canal de arrefecimento para garantir a espessura ideal da parede e a eficiência do fluxo.

3. Documentação de qualidade: Cada remessa inclui um certificado de origem do aço, um gráfico de tratamento térmico e um relatório de inspeção dimensional.

4. Filamento e vedação de precisão: Filamentos NPT/PT personalizados e ranhuras de anel O usinados para um acabamento perfeito para conexões sem vazamento.

5. Logística confiável: embalagem protetora de qualidade para exportação com óleo anti-ferrugem para garantir que os pinos cheguem em perfeitas condições.

Perguntas frequentes Percepções de especialistas para engenheiros de fundição a pressão

P: Qual é a relação máxima entre profundidade e diâmetro dos seus furos de arrefecimento?

R: Podemos alcançar uma proporção de até 30:1 com alta concentricidade, dependendo do material e do diâmetro do alfinete.

P: Como lida com o problema da "soldagem" na ponta do alfinete?

R: Além dos acabamentos de alta polidez, recomendamos e fornecemos revestimentos de nitruração iônica ou DLC, que criam uma superfície anti-umidade contra o alumínio fundido.

P: Pode produzir pinos de núcleo com base nos padrões DME, HASCO ou LKM?

R: Sim. Embora 265mm seja muitas vezes um comprimento personalizado, mantemos a total compatibilidade com todos os padrões e tolerâncias internacionais de base de moldes.

Solicitar um orçamento técnico e verificação do ensaio de pressão

Envie seus desenhos STEP ou DWG para a equipe de engenharia da Senlan Precision para uma revisão de design de fabricação.
