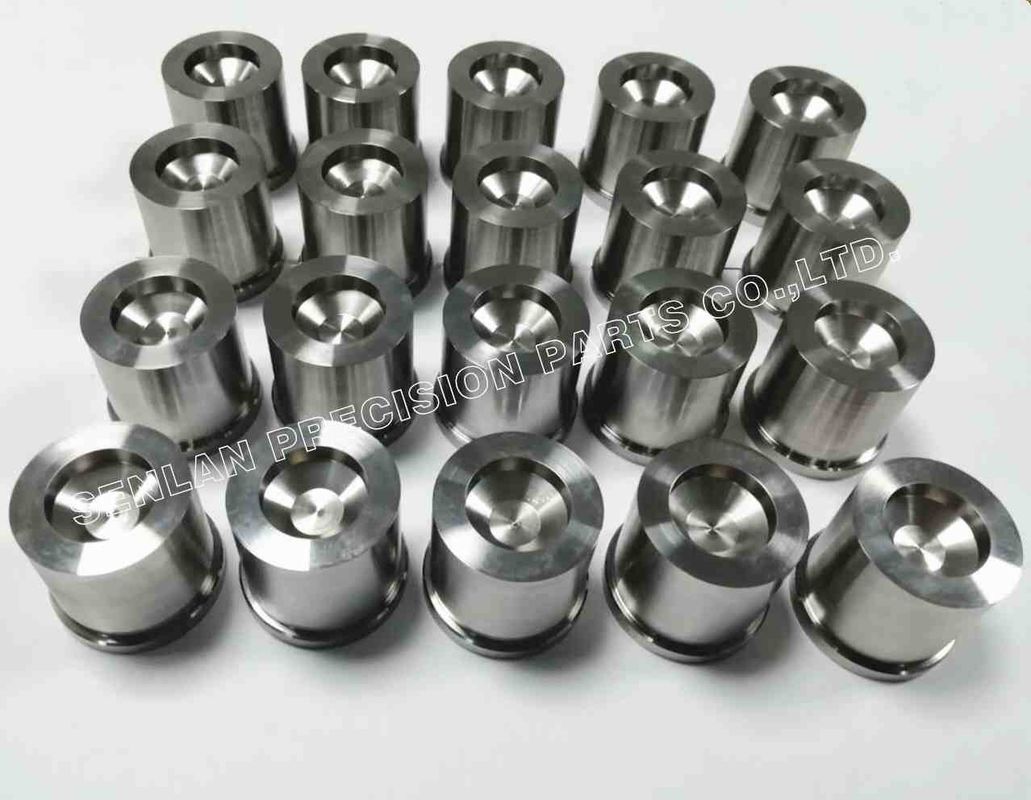

Introduções de núcleo personalizadas para peças de molde usinadas por máquinas CNC
As inserções de núcleo são componentes de molde de precisão que formam características internas críticas de peças moldadas por injeção.Usando inserções do núcleo em vez de usinagem da geometria do núcleo diretamente em uma placa completa melhoramanutenção, controlo da precisão e eficiência da manutenção¢especialmente para moldes com ciclos elevados ou que necessitem de renovação frequente.
O nossoinserções de núcleo personalizadassão usinados CNC para os desenhos do cliente como parte do nosso serviço de fabricação de componentes de molde de precisão.com processos de usinagem controlados paraDatos, ajustes, concentricidade/descolagem, acabamento da superfície e intercambiabilidadeSeja para novos moldes ou ferramentas de substituição, as nossas inserções de núcleo são construídas para suportar montagem estável e desempenho de moldagem consistente.
Descrição do produto
Ainserção do núcleo (núcleo do molde)é um componente de moldagem substituível normalmente instalado na metade móvel de um molde de injecção.e interfaces funcionais, características que muitas vezes determinam se a peça moldada se monta corretamente e funciona de forma fiável.
Características típicas
- De forma cilíndrica ou em etapas, com dados de localização controlados
- As zonas de formação funcionais requerem um acabamento de superfície fino
- Características de instalação apertadas (ombros, diâmetros de localização, detalhes de retenção)
- Design substituível para reduzir o tempo de inatividade e prolongar a vida útil do molde
Elementos comuns de projeto
- Localização do diâmetro/esqueleto para instalação repetível
- Formação de perfis de pontas ou características geométricas internas
- Características relacionadas com o alívio/abertura, conforme especificado no projeto do molde
- Secções roscadas ou interfaces de montagem opcionais (se necessário)
Materiais, tratamento térmico e acabamento
O material de inserção do núcleo é selecionado com base no desgaste, exposição à corrosão, polibilidade necessária e vida útil esperada.Tratamento térmico e tratamentos/revestimentos de superfície opcionais podem ser aplicados de acordo com as suas especificações para melhorar a dureza, resistência ao desgaste e estabilidade da superfície.
Aplicações
As inserções de núcleo personalizadas são utilizadas emmoldes de injecção de plásticopara:
- Construções de novos moldes que requerem construção de núcleo baseada em inserção
- Núcleos de substituição para manutenção e renovação
- Molde com várias cavidades que necessitem de uma correspondência constante entre núcleos
- Moldes com requisitos de tolerância rigorosos em que a repetibilidade é essencial
- Programas de ferramentas que dependem de inserções de reposição intercambiáveis para reduzir o tempo de inatividade
(Os produtos finais variam de acordo com o projeto do cliente; fabricamos de acordo com os seus desenhos e arquitetura do molde.)
Capacidades de precisão e fabricação
As inserções de núcleo geralmente combinam ajustes apertados com áreas de formação críticas de acabamento.
Processos de Fabricação
- Torção e fresagem CNC de precisão
- Moagem para encaixes críticos, datums e terras de vedação (conforme necessário)
- EDM / EDM de fio para geometria especial (dependente do projeto)
- Coordenação do tratamento térmico para determinação da dureza e da estabilidade dimensional
- Poluição/finalização para a formação de superfícies
- Controlo de correspondência e consistência dos conjuntos para encomendas de várias peças
Controles de qualidade essenciais
- Processamento baseado em dados para assegurar a repetição da instalação
- Controle da tolerância de ajuste (localização de diâmetros/ombros) para reduzir a fixação manual
- Controle da concentricidade/descolagem para projetos coaxial ou escalonados
- Gestão do acabamento da superfície para libertação estável e desgaste reduzido
- Controlo da consistência em todos os conjuntos (opções de amostragem ou de inspecção a 100%)
Inspecção e documentação
- Relatórios de inspecção dimensional disponíveis (as principais características ou relatório completo)
- Certificados de materiais e registos de tratamento térmico, mediante pedido
- Opções de marcação/rastreamento para a gestão de conjuntos
Valor do cliente para a confiabilidade do molde baseado em inserção
Manutenção mais rápida e menos tempo de inatividade
As inserções de núcleo substituíveis permitem a substituição direcionada sem reprocessar todo o bloco ou placa do molde.
Desempenho de moldagem consistente
Datas precisas e ajustes controlados melhoram a repetibilidade e reduzem a variação causada por diferenças de montagem.
Vida útil mais longa do mofo
O material e o tratamento de superfície otimizados melhoram a resistência ao desgaste, protegendo as zonas críticas de formação durante longas corridas de produção.
Melhor intercambiabilidade dos programas de peças sobressalentes
As inserções combinadas e a fabricação consistente suportam uma substituição rápida e cronogramas de manutenção previsíveis.
O que precisamos para citação
Para citar com precisão as inserções de núcleo personalizadas, forneça:
- CAD 3D (STEP/IGES) e desenho 2D (PDF/DWG)
- Quantidade (peças individuais ou conjuntos de várias peças)
- Requisitos de material (ou condições de exploração para recomendação)
- Especificação do tratamento térmico/dureza alvo
- Requisitos de acabamento da superfície para as áreas de formação (nivel Ra/polish)
- Tolerâncias críticas (datas, ajustes, escoamento/concentricidade, zonas de vedação, se aplicável)
- Detalhes da interface do molde (localização do diâmetro/do ombro, método de retenção, dimensões da placa de acoplamento)
- Necessidades de inspecção/documentação (FAI, formato do relatório, amostragem versus inspecção a 100%)
- Prazo de entrega e requisitos de embalagem
Se se tratar de uma inserção de núcleo de substituição, o compartilhamento das dimensões da interface de acoplamento ajuda a garantir a compatibilidade de introdução.
Perguntas Frequentes
Fabrica insertos de núcleo estritamente de acordo com os desenhos do cliente?
Sim, nós produzimos de acordo com os seus desenhos, GD & T, e referências de dados.
Quais são as características mais críticas de uma inserção de núcleo?
Normalmente, a geometria de formação, a localização de datas e as características coaxial (runout / concentricidade) afetam o ajuste da montagem e a consistência da peça moldada.
Pode fornecer conjuntos correspondentes para moldes multi-cavidade?
Podemos fabricar conjuntos com variação controlada e fornecer dados de inspecção para dimensões-chave.
Fornece polir e acabamento de superfícies formadoras?
Sim, pode ser polido e acabado de acordo com as suas necessidades.
Fornece relatórios de inspecção e certificados de material?
Os relatórios de inspecção, certificados de material e registos de tratamento térmico estão disponíveis mediante pedido.
Precisamos de um fornecedor fiável paraPartes de inserções de núcleos e moldes de máquinas CNC sob medida?
Envia-nos o teuDesenhos STEP/2D, quantidade, tolerância e requisitos de acabamento, especificações de material/dureza e prazo de entrega previstoResponderemos rapidamente com uma cotação clara e opções de documentação de qualidade disponíveis.
